Capturer des images de partitions de disque dur à l’aide d’ImageX

Dans cette section, vous capturez et modifiez des images en vue d’un déploiement.

Conditions préalables

• Un disque virtuel Windows PE. Vous pouvez le créer en suivant le processus décrit dans Démonstrations de Windows PE.
• Outils de capture d’images. Vous pouvez ajouter certains outils de capture d’images, tels qu’ImageX sur le disque Windows PE.

• Un ordinateur de référence. Vous pouvez le créer en suivant le processus décrit dans : Déployer Windows à l’aide de l’installation de Windows.

Dans cette section

Ces processus sont décrits dans les rubriques de procédure de cette section :

1. Supprimez de l’ordinateur de référence les informations qui lui sont spécifiques et arrêtez-le. C’est ce qu’on appelle généraliser l’ordinateur.
2. Démarrez l’ordinateur en utilisant Windows PE.
3. Capturez les partitions de disque dur sous forme d’images (par exemple, fab.wim) par le biais des outils de capture d’images.

4. Modifiez l’image, fractionnez-la ou créez des médias fractionnés à partir de l’image.

5. Copiez les images sur un partage réseau.

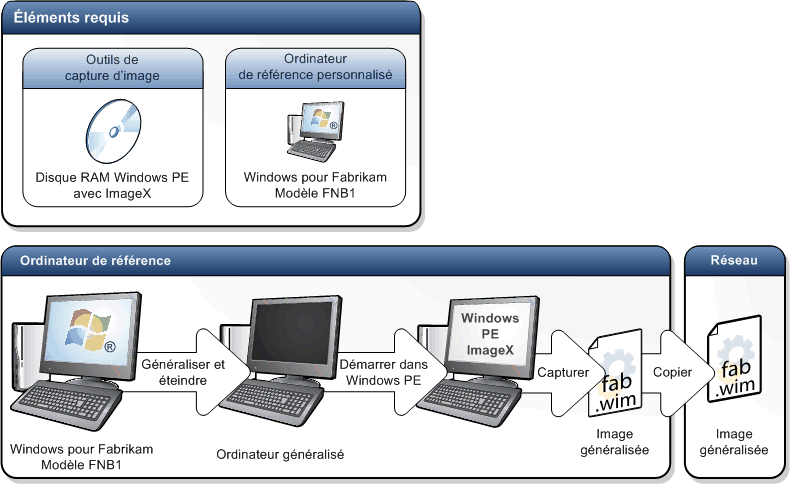

Le schéma suivant montre comment le fabricant d’ordinateurs OEM fictif, Fabrikam, capture dans un fichier, fab.wim, une image système Windows personnalisée de l’ordinateur de référence, Modèle Fabrikam FNB1 :

Capturer des images de partitions de disque dur à l’aide d’ImageX

Vous pouvez utiliser l’outil ImageX pour capturer des fichiers image système Windows® (.wim) en vue de leur déploiement ultérieur.

Conditions préalables

6. Créez un disque Windows PE avec l’outil ImageX ajouté.
7. Créez un fichier de configuration ImageX.
8. Créez un ordinateur de référence en déployant Windows, puis en supprimant du système les informations spécifiques à l’ordinateur.

Détermination des partitions à capturer

Lorsque vous déployez une image, vous devez recréer la structure des partitions de l’ordinateur de référence sur l’ordinateur de destination. Toutefois, toutes les partitions ne doivent pas être capturées en tant qu’image. Le tableau ci-dessous montre les types de partitions que vous devez capturer et ceux qui sont gérés automatiquement.

Type de partition	Devez-vous capturer cette partition ?
Partition système (partition système BIOS ou partition système EFI)	Facultatif. Si seulement un jeu simple de fichiers de partitions est requis, vous ne devez pas capturer cette partition.
Partition MSR (Microsoft Reserved)	Non.
Partitions principales (partitions Windows, partitions d’utilitaires)	Oui.
Partition étendue	Non.
Partitions logiques (partitions Windows, partitions d’utilitaires)	Oui.

Capture d’une image

9. Démarrez l’ordinateur de référence en utilisant Windows PE. Pour plus d’informations, voir Démarrage de Windows PE.

10. Si une lettre de lecteur n’a pas encore été attribuée à l’une des partitions que vous voulez capturer, attribuez-lui une lettre à l’aide de la commande DiskPart.

11. À l’invite de commandes de Windows PE, tapez diskpart pour ouvrir l’outil DiskPart.

12. X:> diskpart
    DISKPART>

13. Sélectionnez le disque dur avec la commande select disk. Par exemple,

14. DISKPART> select disk 0

15. Affichez les partitions avec la commande list volume. Par exemple,

16. DISKPART> list volume

17. Volume ###  Ltr  Label  Fs     Type    Size     Status     Info
    ------ ---  ---- -----  -----  ------  -------  ------     ----
    Volume 0     C   NTFS   Partition     49 GB  Healthy    Windows
    Volume 1         FAT32  Partition     300 MB  Healthy    System

18. Sélectionnez la partition avec la commande select volume. Par exemple,

19. DISKPART> select volume 1

20. Attribuez une lettre à la partition à l’aide de la commande assign letter. Par exemple,

21. DISKPART> assign letter=S

22. Tapez exit pour revenir à l’invite de commandes de Windows PE.

23. DISKPART> exit
    X:\>

24. À l’invite de commandes de Windows PE, ouvrez le répertoire contenant l’outil ImageX. Par exemple,

cd C:\Windows\System32

25. Capturez les images de chaque partition personnalisée.
    Pour capturer les images, utilisez la commande ImageX avec l’option /capture. Par exemple,

imagex /capture c:\ c:\my-windows-partition.wim "My Windows partition"
imagex /capture s:\ c:\my-system-partition.wim "My system partition"

Éventuellement, vous pouvez définir les options supplémentaires suivantes dans la commande imagex /capture : /boot, /check, /compress, /config, /scroll et /verify. Pour plus d’informations concernant ces indicateurs, voir Options de la ligne de commande ImageX.

26. Connectez-vous à votre partage de distribution à l’aide de la commande net use. Par exemple,

net use n: \\MyNetworkShare\Images

Si un message vous le demande, indiquez vos informations d’identification réseau.

27. Copiez les partitions sur votre partage réseau. Par exemple,

copy c:\my-windows-partition.wim n:\
copy c:\my-system-partition.wim n:\

Étapes suivantes

Après la capture et l’enregistrement de l’image, vous pouvez effectuer les opérations suivantes :

• Monter l’image sur votre ordinateur de référence pour modification.

• Fractionner le fichier en fichiers plus petits. Pour plus d’informations.
• Appliquer les images à un ordinateur de destination.
• Configurer une installation réseau de Windows.
• Configurer Windows sur un disque dur virtuel.

• Configurer Windows à l’aide d’autres options de déploiement.

• Effectuer la maintenance de l’image.
